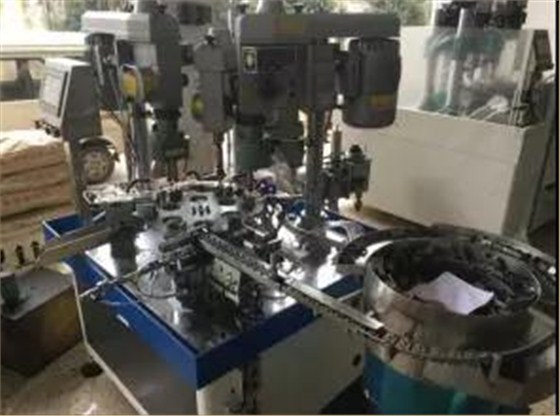

攻牙加工必须要用攻牙油吗，有很多工厂在金属加工时，都会遇到攻牙这个环节，但绝大数人都不用攻牙油，或者说用的其他油来代替攻牙油。很多工厂甚至用了十几年，早已经习惯了，觉得没什么问题呀。没有问题往往就是最大的问题，因为你没有用过真正的攻牙油，觉得现状就是最好的。那是因为你没有比较，没有对比，往往更好的解决方案在你的视野范围之外，如果你不能看得长远一些，你损失的将是更多，也许此刻你觉得没什么问题，一旦出现问题可能就是致命性的，让你措手不及的。

攻牙用攻牙油到底有什么好处呢，很多人都用手工攻过牙，都知道要加点油攻出来的牙才会光洁度高，螺纹的咬合度也高了，攻牙要加油已经成为大伙的常识了，但是真正明白攻牙要加油是为什么，想必操作师傅们都不是很清楚，其实攻牙加油主要的目的有3个：

攻牙油在攻牙过程中可以起到降温，当丝锥在切削的时候，丝锥的温度急剧上升，如果不冷却的话丝锥很容易被损坏，这样会使丝锥的强度急剧下降，影响丝锥的耐用性。

丝锥在切削的时候，如果不加油的话，切削出来的螺纹表面容易出现粗糙，不光滑。严重影响螺纹的质量。

攻牙的过程中会产生大量的铁屑（这里以切削丝锥为主），铁屑容易黏在螺纹孔内跟丝锥上面，这个时候要求渗透性不可缺少的加工辅料。

综合这么几点来看，攻牙加工还是用攻牙油比较好，用对了油才是最重要的，这样对加工都是有利的。

部分说明：挤压丝锥是因材料产生塑性流动，挤压转造成螺纹的关系，切削液的性能必须以润滑性大于冷却性为主。另外，在注油的方式上，在丝锥和母螺纹接触的部分不要使油膜丧失，要充分的强制给油，下面这张图让你搞定攻牙攻丝该用什么切削油。

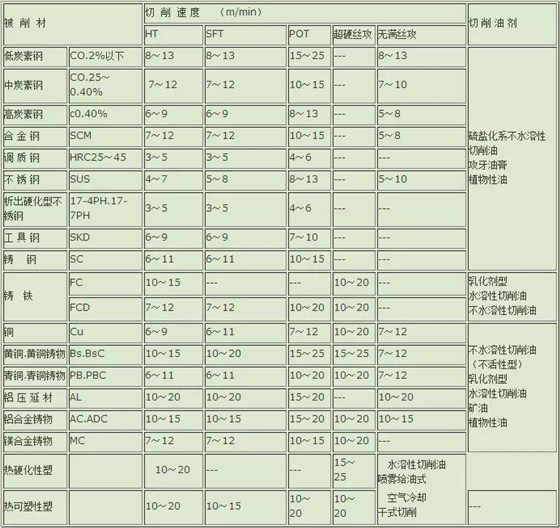

螺纹工具切削速度和切削油对比参数表
